V-Class 3 Elektronika Dasar

V-CLASS 3 ELEKTRONIKA DASAR

Nama : Sutriatna

Kelas : 2KB08

NPM : 2A114546

Mata Kuliah : Elektronika Dasar (V-Class 3)

Dosen : Dyah Nur Ainingsih

Universitas Gunadarma

PTA 2015 / 2016

Soal :

Jelaskan bagaimana cara kerja dioda sebagai :

a. Jelaskan tentang UJT

b. Jelaskan tentang BJT

Jawab :

1. UNI JUNCTION TRANSISTOR (UJT)

Uni Junction Transistor atau Transistor pertemuan tunggal (UJT) adalah sebuah peranti semikonduktor elektronik yang hanya mempunyai satu pertemuan. Unijunction Transistor (UJT) merupakan sebuah Komponen semikonduktor yang terdiri atas hubungan PN. Type P dihubungkan dengan emiter sedangkan Type N membentuk Base B1 dan B2. Komponen ini dikenal dengan nama “Dioda dua Basis”. Bahan dasar terbuat dari silikon. Gambar a menunjukkan susunan dasar UJT. Kira-kira ditengah batang silikon (material Type N) terdapatlah meterial P ini akan bekerja sebagai emiter E, jadi terdapatlah junction PN pada batangan tersebut.

Ada dua tipe dari transistor pertemuan tunggal, yaitu:

• Transistor pertemuan tunggal dasar, atau UJT, adalah sebuah peranti sederhana yang pada dasarnya adalah sebuah batangan semikonduktor tipe-n yang ditambahkan difusi bahan tipe-p di suatu tempat sepanjang batangan, menentukan parameter η dari peranti. Peranti 2N2646 adalah versi yang paling sering digunakan.
• Transistor pertemuan tunggal dapat diprogram, atau PUT, sebenarnya adalah saudara dekat tiristor. Seperti tiristor, ini terbentuk dari empat lapisan P-N dan mempunyai sebuah anoda dan sebuah katoda yang tersambung ke lapisan pertama dan lapisan terakhir, dan sebuah gerbang yang disambungkan ke salah satu lapisan tengah. Penggunaan PUT tidak dapat secara langsung dipertukarkan dengan penggunaan UJT, tetapi menunjukkan fungsi yang mirip. Pada konfigurasi sirkuit konvensional, digunakan dua resistor pemrogram untuk mengeset parameter η dari PUT, pada konfigurasi ini, UJT berlaku seperti UJT konvensional. Peranti 2N6027 adalah contoh dari peranti ini.

SIFAT DASAR UJT

Transistor ini dapat dipandang sebagai suatu pembagi tegangan yang terdiri dari dua buah tahanan yang berderet yaitu RB1 dan RB2 (lihat Gambar.). Adapun pertemuan PN bekerja sebagai Dioda. (lihat pelajaran yang lalu). Dioda akan menghantar / Konduksi bila diberi tegangan bias maju (Forward Bias), sebaliknya Dioda tidak akan menghantar bila diberi tegangan bias mundur (Reverse Bias).

Cara Kerja UJT

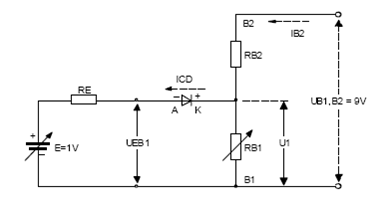

1. Perhatikan Gambar, antara terminal-terminal B1- B2 kita beri tegangan UB1 B2 = 9 Volt. Maka terjadilah pembagian tegangan antara RB1 dan RB2, Dioda tidak bekerja.
2. Mula-mula tegangan catu pada Emiter sama dengan nol, maka Dioda Emiter berada dalam keadaan Reverse bias. Bila tegangan ini diperbesar maka UE akan ikut bertambah besar,tetapi Emiter tetap tidak akan menghantar sebelum UE>U1 + UK. UK = Knee Voltage dari Dioda tersebut.
3. Setelah UE>U1+ UK, maka Dioda dalam keadaan Forward bias dan dia mulai menghantar. Oleh karena daerah P mendapat doping yang berat sedangkan daerah N didoping ringan, maka pada saat forward bias banyak hole dari daerah P ini yang tidak dapat berkombinasi dengan elektron bebas dari daerah N.
4. Hole-hole tersebut akan merupakan suatu pembawa muatan positip pada daerah basis 1 (B1). hal ini menyebabkan tahanan RB1 pada daerah basis turun hingga mencapai suatu harga yang kecil sekali, sehingga dapat dikatakan antara Emiter dan basis 1 (B1) terjadi hubung singkat.
5. Dari sini jelas bahwa dioda Emitor pada UJT berfungsi sebagai saklar dan saklar ini akan tetap tinggal tertutup selama arus Emitor masih lebih besar dari suatu harga tertentu yang disebut “Valley Current”.

Prinsip Kerja UJT

Prinsip kerja UJT tak ubahnya sebagai saklar Input dari jenis Transistor, ini diambil dari Emitor yang mempunyai tahanan dan tahanan ini dengan cepat menurun nilaianya jika tegangan Input naik sampai level tertentu.

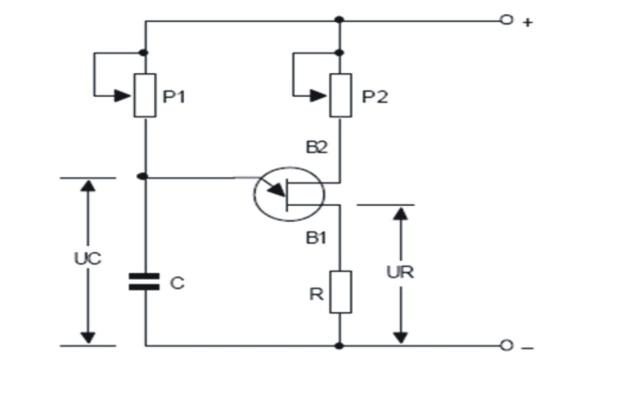

PRINSIP KERJA UJT SEBAGAI OSCILATOR

Mula-mula pada C tidak ada muatan (Uc = 0). Tegangan ini adalah tegangan UE yang diberikan kepada emitor. Maka antara emitor E dan basis B1 ada perlawanan yang tinggi, sebab dikatakan ada potensial positip. Potensial pada katoda ini ditentukan oleh perbandingan antara P2-RB-RA (yang ada didalam transistor) dan R. Tegangan di C (Uc) naik dengan kecepatan yang ditentukan oleh konstanta waktu P1 dengan C. Maka tegangan pada E menjadi positip.

Jika tegangan Uc mencapai harga UpUJT (UE = Uc ³ Up) maka UJT akan menghantar, dan turunlah perlawanan antara Emitor E dan Basis 1.Penurunan perlawanan (tahanan) RE - B1 menghubung singkat C (kondensator membuang muatan). Bila tegangan C (Uc = UE) turun hingga mencapai ± 2V, maka UJT menyumbat lagi (sakelar S terbuka), pada kondisi ini C pun akan kembali mengisi muatan. Demikian kejadian ini terjadi berulang-ulang.

Bentuk tegangan pada kondensator dan Arus buang muatan (pengosongan) kondensator membangkitkan tegangan denyut pada R. Perubahan tahanan pada basis 2 diatur dengan potensiometer P2. P2 mengatur amplitudo gigi gergaji, sebab dengan P2 kita menetapkan tingginya amplitudo Up, makin besar P2, makin tinggi pula tegangan katoda, sehingga diperlukan tegangan UE yang lebih tinggi untuk menjadikan dioda menghantar. R berguna untuk mengatasi arus pengosongan dari C supaya dioda tidak rusak. Besarnya frekuensi ditentukan oleh konstanta waktu P1 - C dan juga oleh karakteristik UJT. Makin besar P1,makin rendah pula frekuensinya. Selama C membuang muatan, maka arus yang lewat R akan menimbulkan tegangan bentuk denyut (pulsa).

Sifat Listrik Pada UJT

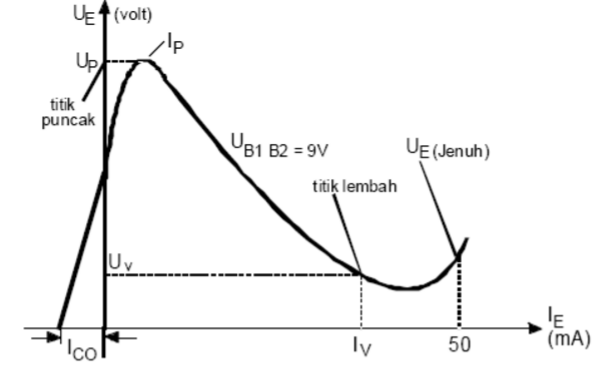

• Kurva sifat listrik UJT

1. Perhatikan gambar 1, kalau IE naik, maka tegangan antara emitor -B1 turun.
2. Di titik puncak Up dan titik lembah (Valley point) Uv, lengkung karakteristik mempunyai kelandaian (slope) = 0. Artinya dititiktitik itu lengkung tidak naik,juga tidak turun.
3. Dalam daerah dikiri Up, tidak mengalir arus emitor IE, sebab antara emitor dan basis 1 ada tegangan muka terbalik (reverse bias).

• Daerah dikiri Up itu dinamai Up sumbat.

1. Dalam daerah dikanan Up ada arus emitor,sebab antara emitor dan basis 1 ada tegangan muka maju (forward bias).
2. Diantara titik-titik Up dan Uv maka kenaikan arus IE menyebabkan turunnya tegangan UE. Ini berarti bahwa dalam daerah ini terdapat perlawanan negatif (tahanan negatif).
3. Setelah melampaui titik lembah Uv, maka kenaikan IE dibarengi dengan kenaikan UE.  Daerah ini dinamai daerah jenuh.(saturation region)
4. Ternyata bahwa Up ditentukan oleh :

a. Tegangan antara B1 - B2 (= UB1 B2) dan

b. Tegangan muka maju (forward bias) diantara emitor dan basis B1 atau tegangan pada basis.

Adapun UD berbanding terbalik dengan suhu. Kalau suhu naik UD turun. (UD = Tegangan muka maju antara E - B1 ) Tegangan bentuk gigi gergaji dapat diperoleh, kalau suatu kondensator secara bergantian mengisi dan membuang muatan (lihat Gbr. 1a). Mula-mula sakelar S kita taruh pada posisi 1. maka kondensator C dimuati tegangan dari batery melalui R. Secara berangsur tegangan pada C naik. Kecepatan kenaikan tegangan ini ditetapkan pada saat tegangan mencapai harga P, sakelar kita pindahkan ke posisi 2,maka C dihubung singkat,dan seketika membuang muatan. Tegangan Uc pun jatuh ke nol. Jika sakelar S secara bergantian dipindahkan dari 1 ke 2 dalam irama tertentu,maka pada kondensator terjangkit tegangan bentuk gigi gergaji. Tinggi tegangan (amplitudo) ditentukan oleh besarnya R.

2. BIPOLAR JUNCTION TRANSISTOR (BJT)

Transistor pertemuan dwikutub (BJT) adalah salah satu jenis dari transistor. Ini adalah peranti tiga-saluran yang terbuat dari bahan semikonduktor terkotori. Dinamai dwikutub karena operasinya menyertakan baik elektron maupun lubang elektron, berlawanan dengan transistor ekakutub seperti FET yang hanya menggunakan salah satu pembawa. Walaupun sebagian kecil dari arus transistor adalah pembawa mayoritas, hampir semua arus transistor adalah dikarenakan pembawa minoritas, sehingga BJT diklasifikasikan sebagai peranti pembawa-minoritas.

BJT (Bipolar Junction Transistor) tersusun atas tiga material semikonduktor terdoping yang dipisahkan oleh dua sambungan pn. Ketiga material semikonduktor tersebut dikenal dalam BJT sebagai emitter, base dan kolektor (Gambar 1). Daerah base merupakan semikonduktor dengan sedikit doping dan sangat tipis bila dibandingkan dengan emitter (doping paling banyak) maupun kolektor (semikonduktor berdoping sedang). Karena strukturnya fisiknya yang seperti itu, terdapat dua jenis BJT. Tipe pertama terdiri dari dua daerah n yang dipisahkan oleh daerah p (npn), dan tipe lainnya terdiri dari dua daerah p yang dipisahkan oleh daerah n (pnp). Sambungan pn yang menghubungkan daerah base dan emitter dikenal sebagai sambungan base-emiter (base-emitter junction), sedangkan sambungan pn yang menghubungkan daerah base dan kolektor dikenal sebagai sambungan base-kolektor (base-collector junction).

Menunjukkan simbol skematik untuk bipolar junction transistor tipe npn dan pnp. Istilah bipolar digunakan karena adanya elektron dan hole sebagai muatan pembawa (carriers) didalam struktur transistor.

NPN

NPN adalah satu dari dua tipe BJT, dimana huruf N dan P menunjukkan pembawa muatan mayoritas pada daerah yang berbeda dalam transistor. Hampir semua BJT yang digunakan saat ini adalah NPN karena pergerakan elektron dalam semikonduktor jauh lebih tinggi daripada pergerakan lubang, memungkinkan operasi arus besar dan kecepatan tinggi. Transistor NPN terdiri dari selapis semikonduktor tipe-p di antara dua lapisan tipe-n. Arus kecil yang memasuki basis pada tunggal emitor dikuatkan di keluaran kolektor. Dengan kata lain, transistor NPN hidup ketika tegangan basis lebih tinggi daripada emitor. Tanda panah dalam simbol diletakkan pada kaki emitor dan menunjuk keluar (arah aliran arus konvensional ketika peranti dipanjar maju).

PNP

Jenis lain dari BJT adalah PNP,

Transistor PNP terdiri dari selapis semikonduktor tipe-n di antara dua lapis semikonduktor tipe-p. Arus kecil yang meninggalkan basis pada moda tunggal emitor dikuatkan pada keluaran kolektor. Dengan kata lain, transistor PNP hidup ketika basis lebih rendah daripada emitor. Tanda panah pada simbol diletakkan pada emitor dan menunjuk kedalam.

Prinsip Kerja

Menunjukkan rangkaian kedua jenis transistor npn dan pnp dalam mode operasi aktif transistor sebagai amplifier. Pada kedua rangkaian, sambungan base-emiter (BE) dibias maju (forward-biased) sedangkan sambungan base-kolektor (BC) dibias mundur (reverse-biased).

Ketika base dihubungkan dengan catu tegangan positif dan emiter dicatu dengan tegangan negatif maka daerah depletion BE akan menyempit. Pencatuan ini akan mengurangi tegangan barrier internal sehingga muatan mayoritas (tipe n) mampu untuk melewati daerah sambungan pn yang ada. Beberapa hole dan elektron akan mengalami rekombinasi di daerah sambungan sehingga arus mengalir melalui device dibawa oleh hole pada base(daerah tipe-p) dan elektron pada emiter (daerah tipe-n ). Karena derajat doping pada emiter (daerah tipe n) lebih besar daripada base (daerah tipe p), arus maju akan dibawa lebih banyak oleh elektron. Aliran dari muatan minoritas akan mampu melewati sambungan pn sebagai kondisi reverse bias tetapi pada skala yang kecil sehingga arus yang timbul pun sangat kecil dan dapat diabaikan.

Elektron banyak mengalir dari emiter ke daerah base yang tipis. Karena daerah base berdoping sedikit, elektron pada hole tidak dapat berekombinasi seluruhnya tetapi berdifusi ke dalam daerah depletion BC. Karena base dicatu negatif dan kolektor dicatu positif (reverse bias), maka depletion BC akan melebar. Pada daerah depletion BC, elektron yang mengalir dari emiter ke base akan terpampat pada daerah depletion BC. Karena pada daerah kolektor terdapat muatan minoritas (ion positif) maka pada daerah sambungan BC akan terbentuk medan listrik oleh gaya tarik menarik antara ion positif dan ion negatif sehingga elektron tertarik kedaerah kolektor. Arus listrik kemudian akan mengalir melalui device.

V-Class 2 Elektronika Dasar M13

V-CLASS 2 ELEKTRONIKA DASAR

Nama                        : Sutriatna

Kelas                       : 2KB08

NPM                       : 2A114546

Dosen                        : Dyah Nur Ainingsih

Mata Kuliah              : Elektronika Dasar (V-Class 2)

UNIVERSITAS GUNADARMA

PTA 2015 / 2016

Soal :

Jelaskan tentang daerah kerja Transistor :

a. cut off

b. saturasi

c. aktif

Jawab :

Transistor adalah piranti atau komponen elektronika aktif yang mempunyai tiga terminal yang terbuat dari bahan semikonduktor. Transistor dapat bersifat isolator atau konduktor, kemampuan transistor ini memungkinkan transistor digunakan untuk "switching" (pada elektronika digital) atau "amplification (penguatan)" (pada elektronika analog).

Transistor adalah sebuah akronim dari “Transfer Resistor” yang menggambarkan fungsinya, yaitu suatu komponen yang nilai resistansi antara terminalnya dapat diatur.

1. Daerah kerja Transistor Cut Off

Daerah cut off merupakan daerah kerja transistor dimana keadaan transistor menyumbat pada hubungan kolektor – emitor. Daerah cut off sering dinamakan sebagai daerah mati karena pada daerah kerja ini transistor tidak dapat mengalirkan arus dari kolektor ke emitor. Pada daerah cut off transistor dapat di analogikan sebagai saklar terbuka pada hubungan kolektor – emitor.

Titik cut-off transistor adalah titik dimana transistor tidak menghantarkan arus dari kolektro ke emitor, atau titik dimana transistor dalam keadaan menyumbat. Pada titik ini tidak ada arus yang mengalir dari kolektor ke emitor. Titik Cutoff didefinisikan juga sebagai keadaan dimana IE = 0 dan IC = ICO, dan diketahui bahwa bias mundur VBE.sat = 0,1 V (0 V) akan membuat transistor germanium (silikon) memasuki daerah cutoff. Titik cut-off transistor ini dapat dianalogikan sebagai saklar dalam kondisi terbuka (Off).

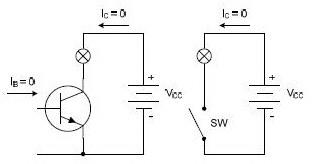

Titik Cut-Off Transistor Adalah Transistor Dalam Kondisi Off (Saklar Terbuka)

Titik cut-off transistor terjadi pada saat transistor tidak mendapat bias pada basis, sehingga transistor tidak konduk atau mengalirkan arus dari kolektor ke emitor. Titik cut-off transistor ini memiliki VCE yang maksimum yaitu mendekati VCC seperti ditunjunkan pada grafik titik cut-off pada garis beban transistor berikut.

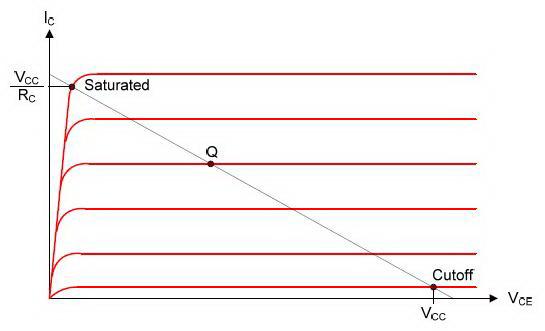

Grafik Titik Cut-Off Pada Garis Beban Transistor

Short-Circuited Base

Andaikan bahwa basis dihubungkan langsung ke emitor sehingga VE = VBE = 0. Maka, IC ≡ ICES tidak akan naik melebihi nilai arus cutoff ICO.

Open-Circuited Base

Jika basis dibiarkan “mengambang” (tidak dihubungkan ke manapun) sehingga IB = 0, didapatkan bahwa IC ≡ ICEO. Pada arus rendah α ≈ 0,9 (0) untuk germanium (silikon), dan dengan demikian IC ≈10 ICO(ICO) untuk Ge (Si). Nilai VBE untuk kondisi open-base ini (IC = -IE) adalah sepersepuluhan milivolt berupa bias maju.

Cutin Voltage

Karakteristik volt-amper antara basis dan emitor pada tegangan kolektor-emitor konstan tidak serupa dengan karakteristirk volt-amper junction dioda sederhana. Jika junction emitor mendapat bias mundur, arus basis menjadi sangat kecil, dalam orde nanoamper atau mikroamper, masing-masing untuk silikon dan germanium. Jika junction emitor diberi bias maju, seperti pada dioda sederhana, tidak terdapat arus basis hingga junction emitor mendapat bias maju sebesar |VBE| > |Vγ|, dengan Vγ adalah tegangan cutin (cutin voltage). Karena arus kolektor secara nominal proportional terhadap arus basis, maka pada kolektorpun tidak terdapat arus, hingga terdapat arus pada basis. Oleh karena itu, plot arus kolektor terhadap tegangan basis-emitor akan memperlihatkan tegangan cutin, seperti halnya pada dioda.

Besarnya tegangan antara kolektor dan emitor transistor pada kondisi mati atau cut off  adalah :

Karena kondisi mati Ic = 0 (transistor ideal) maka:

Besar arus basis Ib adalah



2. Daerah kerja Transistor Saturasi

Daerah kerja transistor Saturasi adalah keadaan dimana transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor tersebut seolah-olah short pada hubungan kolektor – emitor. Pada daerah ini transistor dikatakan menghantar maksimum (sambungan CE terhubung maksimum).

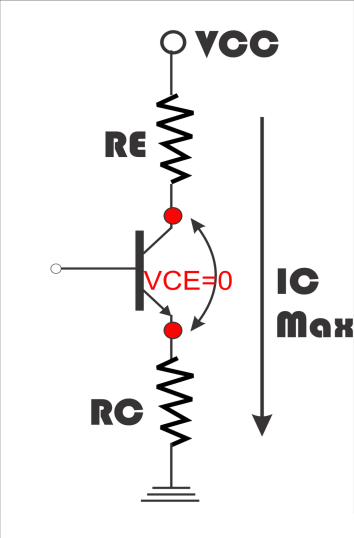

Saturasi terjadi saat tegangan VCE = 0, artinya tidak ada jatuh tegangan yang terjadi di VCE, atau dengan kata lain kita dapat mengatakan IC mendapatkan hasil maksimumnya.

Untuk rangkaian seperti diatas dapat menemukan IC yaitu IC=VCC/(RC+RE).

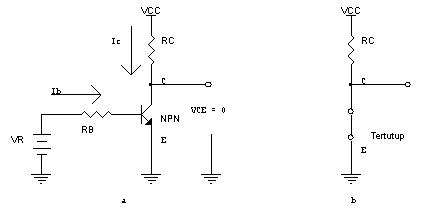

Besarnya tegangan kolektor emitor Vce suatu transistor pada konfigurasi diatas dapat diketahui sebagai berikut.

Karena kondisi jenuh Vce = 0V (transistor ideal) maka besarnya arus kolektor (Ic) adalah :



Besarnya arus yang mengalir agar transistor menjadi jenuh (saturasi) adalah:

Sehingga besar arus basis Ib jenuh adalah :

3. Daerah kerja Transistor Aktif

Pada daerah kerja ini transistor biasanya digunakan sebagai penguat sinyal. Transistor dikatakan bekerja pada daerah aktif karena transistor selelu mengalirkan arus dari kolektor ke emitor walaupun tidak dalam proses penguatan sinyal, hal ini ditujukan untuk menghasilkan sinyal keluaran yang tidak cacat. Daerah aktif terletak antara daerah jenuh (saturasi) dan daerah mati (Cut off).

Kondisi aktif adalah dimana transistor mengalirkan arus listrik dari kolektor ke emitor walau tidak dalam kondisi atau proses penguatan sinyal, hal ini akan bisa kita lihat jika kita mengukur sinyal yang keluar dari transistor tersebut tidak cacat bentuknya, misalnya berbentuk sinyal sinus, kotak, segitiga dan lain-lain tanpa cacat. Kemudian kondisi jenuh adalah dimana kondisi transistor ketika Vce  = 0 volt sampai 0.7 volt, ini untuk jenis transistor silikon. Daerah aktif terjadi bila sambungan emiter diberi bias maju dan sambungan kolektor diberi bias balik. Pada daerah aktif arus kolektor sebanding dengan arus basis. Penguatan sinyal masukan menjadi sinyal keluaran terjadi pada daerah aktif.

Semua titik operasi antara titik sumbat dan penjenuhan adalah daerah aktif dari transistor. Dalam daerah aktif, dioda emiter dibias forward dan dioda kolektor dibias reverse. Perpotongan dari arus basis dan garis beban adalah titik stationer (quiescent) Q seperti dalam gambar. daerah kerja transistor yang normal adalah pada daerah aktif, dimana arus IC konstan terhadap berapapun nilai Vce. Pada daerah aktif arus kolektor sebanding dengan arus basis. Penguatan sinyal masukan menjadi sinyal keluaran terjadi pada daerah aktif.

jika hukum kirchoff mengenai tegangan dan arus diterapkan pada loop kolektor ( rangkaian CE ), maka dapat diperoleh hubungan :

VCE = VCC – IC RC

dapat dihitung dissipasi daya transistor adalah :

PD = VCE . IC

dissipasi daya ini berupa panas yang menyebabkan naiknya temperatur transistor. Umumnya untuk transistor power sangat perlu untuk mengetahui spesifikasi Pdmax. Spesifikasi ini menunjukkan termperatur kerja maksimum yang diperbolehkan agar transistor masih bekerja normal. Sebab jika transistor bekerja melebihi kapasitas daya Pdmax, maka transistor dapat rusak atau terbakar.

V-Class 1 Elektronika Dasar M12

V-CLASS 1 ELEKTRONIKA DASAR

Nama : Sutriatna

Kelas : 2KB08

NPM : 2A114546

Mata Kuliah : Elektronika Dasar (V-Class 1)

Dosen : Dyah Nur Ainingsih

Universitas Gunadarma

PTA 2015 / 2016

Soal :

Jelaskan bagaimana cara kerja dioda sebagai :

a. penyearah setengah gelombang

b. penyearah gelombang penuh

Jawab :

1. Cara kerja dioda penyearah setengah gelombang

Penyearah setengah gelombang (half wave rectifer) hanya menggunakan 1 buah diode sebagai komponen utama dalam menyearahkan gelombang AC. Prinsip kerja dari penyearah setengah gelombang ini adalah mengambil sisi sinyal positif dari gelombang AC dari transformator. Pada saat transformator memberikan output sisi positif dari gelombang AC maka diode dalam keadaan forward bias sehingga sisi positif dari gelombang AC tersebut dilewatkan dan pada saat transformator memberikan sinyal sisi negatif gelombang AC maka dioda dalam posisi reverse bias, sehingga sinyal sisi negatif tegangan AC tersebut ditahan atau tidak dilewatkan seperti terlihat pada gambar sinyal output penyearah setengah gelombang berikut.

Formulasi yang digunakan pada penyearah setengah gelombang sebagai berikut.

Prinsip kerja dari rangkaian penyearah setengah gelombang :

1.  Pada saat setengah gelombang pertama (puncak) melewati diode yang bernilai   positif menyebabkan diode dalam keadaan “forward bias” sehingga arus dari setengah gelombang pertama ini bisa melewati diode.

2. Pada setengah gelombang kedua (lembah) yang bernilai negative yang meyebabkan diode dalam keadaan “reverse bias” sehingga arus dan setengah gelombang yang kedua tidak bisa melewati diode.

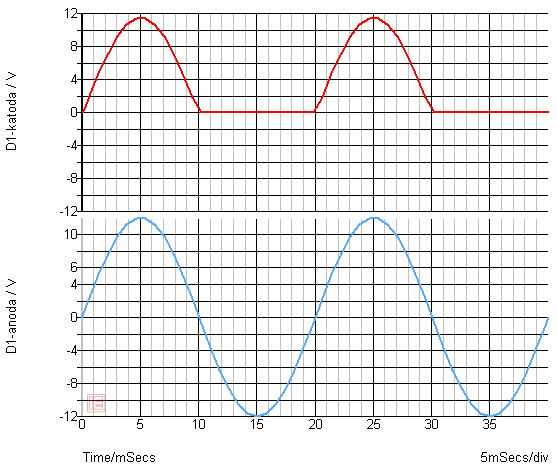

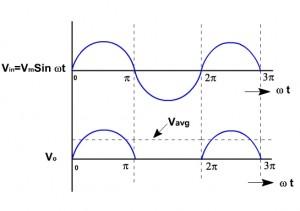

3. Gambar hasil keluaran dari penyearah setengan gelombang :

— Rangkaian penyearah setengah gelombang ini memiliki kelemahan pada kualitas arus DC yang dihasilkan.

— Arus DC rata-rata yang dihasilkan dari rangkaian ini hanya 0,318 dari arus maksimumnya.

— Nilai tegangan puncak input transformator:

VRMS=Vp/akar2

           — Tegangan rata-rata DC pada penyearah setengah gelombang adalah:

VDC=Vp/π=0,318xVp

           — Frekuensi output:

fout=fin

  b.  Cara kerja dioda penyearah gelombang penuh

Penyearah  gelombang penuh dapat dibuat dengan 2 macam yaitu, menggunakan 4 diode dan 2 diode. Untuk membuat penyearah gelombang penuh dengan 4 diode menggunakan transformator non-CT seperti terlihat pada gambar berikut :

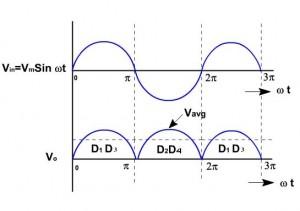

Prinsip kerja dari penyearah gelombang penuh dengan 4 diode diatas dimulai pada saat output transformator memberikan level tegangan sisi positif, maka D1, D4 pada posisi forward bias dan D2, D3 pada posisi reverse bias sehingga level tegangan sisi puncak positif tersebut akan di leawatkan melalui D1 ke D4. Kemudian pada saat output transformator memberikan level tegangan sisi puncak negatif maka D2, D4 pada posisi forward bias dan D1, D2 pada posisi reverse bias sehingan level tegangan sisi negatif tersebut dialirkan melalui D2, D4. Untuk lebih jelasnya dapat dilihat pada grafik output berikut.

Penyearah gelombang dengan 2 diode menggunakan tranformator dengan CT (Center Tap).  Rangkaian penyearah gelombang penuh dengan 2 diode dapat dilihat pada gambar berikut :

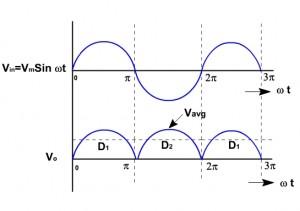

Prinsip kerja rangkaian penyearah gelombang penuh dengan 2 dioda ini dapat bekerja karena menggunakan transformator dengan CT. Transformator dengan CT seperti pada gambar diatas dapat memberikan output tegangan AC pada kedua terminal output sekunder terhadap terminal CT dengan level tegangan yang berbeda fasa 180°. Pada saat terminal output transformator pada D1 memberikan sinyal puncak positif maka terminal output pada D2 memberikan sinyal puncak negatif, pada kondisi ini D1 pada posisi forward dan D2 pada posisi reverse. Sehingga sisi puncak positif dilewatkan melalui D1. Kemnudian pada saat terminal output transformator pada D1 memberikan sinyal puncak negatif  maka terminal output pada D2 memberikan sinyal puncak positif, pada kondisi ini D1 posisi reverse dan D2 pada posisi forward. Sehingga sinyal puncak positif dilewatkan melalui D2. Untuk lebih jelasnya dapat dilihat pada gambar output penyearah gelombang penuh berikut.

Formulasi pada penyearah gelombang penuh sebagai berikut.
