Membangun WAN dengan Single Router

MEMBANGUN WAN DENGAN SINGLE ROUTER

No	Nama Alat	Jumlah satuan/Set
	Server	2
	Router	1
	Switch	2
	PC	8
	Kabel UTP	12
	RJ45	24
	.       Tang Crimping	1

Langkah Kerja :

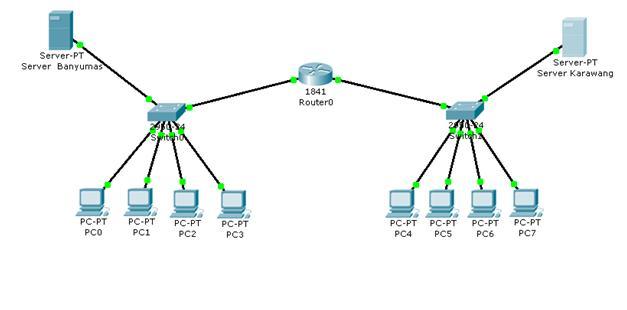

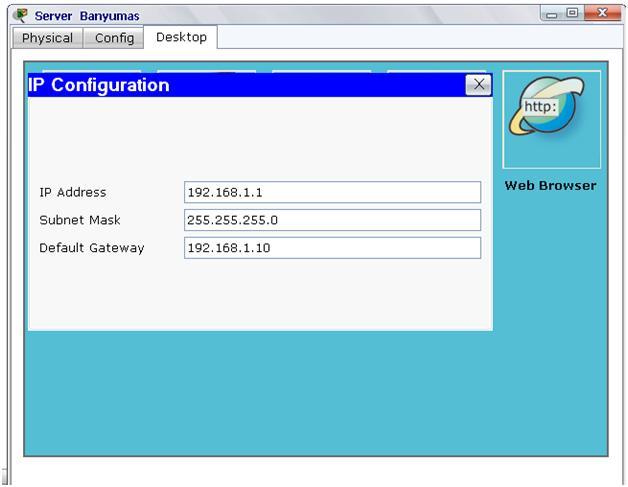

1. Click Server Banyumas dan isikan Ip berikut ; masukan Ip 192.168.1.1 ,subnet mask 255.255.255.0 ,dan default gateway 192.168.1.10.

2. Kemudian klik config, lalu klik DHCP kemudian masukkan Default Gateway: 192.168.1.10 berikutnya masukkan start ip address:192.168.1.2, lalu masukkan maximum number of Users : 10 ,kemudian save.

3. Click Server Karawang dan isikan Ip berikut ; masukan Ip 192.168.2.1 ,subnet mask 255.255.255.0 ,dan default gateway 192.168.2.10.

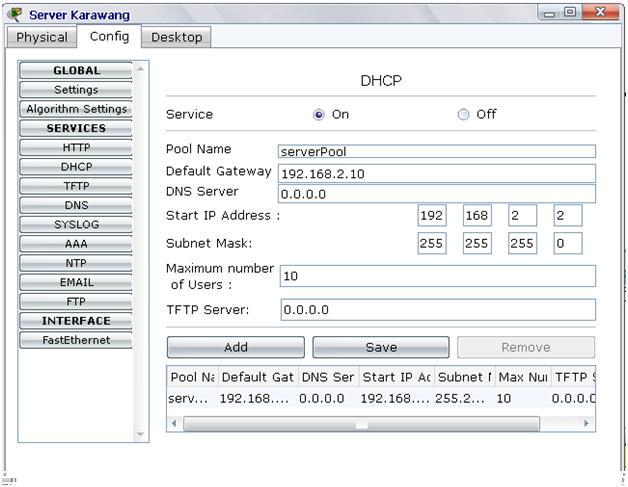

4. Kemudian klik config, lalu klik DHCP kemudian masukkan Default Gateway: 192.168.2.10 berikutnya masukkan start ip address:192.168.2.2, lalu masukkan maximum number of Users : 10 ,kemudian save.

5. Klick Router-0, dan tab CLI

6. Ikuti pernyataan-pernyataan berikut :

• Bila ada kata tersebut (Continue with configuration dialog? [yes/no])kemudian ketik

(no), truss tekan enter.

• Lalu bila ada kata tersebut(Router>),

kemudian ketik

(enable)/(Router>enable),

kemudian enter.

• Lalu bila ada kata tersebut(Router#),

kemudian ketik (conf t)/(Router#conf t),

kemudian enter.

maka muncul bacaan(Enter configuration commands, one per line.  End with CNTL/Z.)

• Lalu bila ada kata tersebut (Router(config)#),

kemudian ketik

(interface fa0/1)/( Router(config)#interface fa0/1)

kemudian enter.

• Lalu bila ada kata tersebut (Router(config-if)#),

kemudian ketik

(ip address 192.168.1.10 255.255.0.0).

• Lalu bila ada kata tersebut(Router(config-if)#),

kemudian ketik

(no shutdown)/ (Router(config-if)#no shutdown)

kemudian enter.

• Lalu ketik exit, bila ada kata tersebut (Router(config)#)

ketik

exit.

• Lalu bila ada kata tersebut (%SYS-5-CONFIG_I: Configured from console by console
• Router#)

kemudian ketik (write)/(Router#write).

kemudian enter.

• Lalu bila ada kata tersebut  (Building configuration...
• [OK]
• Router#)
• Kemudian ketik
• (exit)/(Router#exit)

• Bila ada kata tersebut (Continue with configuration dialog? [yes/no])kemudian ketik (no), truss tekan enter.
• Lalu bila ada kata tersebut(Router>),kemudian ketik (enable)/(Router>enable),kemudian enter.
• Lalu bila ada kata tersebut(Router#),kemudian ketik (conf t)/(Router#conf t),kemudian enter.maka muncul bacaan(Enter configuration commands, one per line.  End with CNTL/Z.)
• Lalu bila ada kata tersebut (Router(config)#),kemudian ketik (interface fa0/0)/( Router(config)#interface fa0/0)kemudian enter.
• Lalu bila ada kata tersebut (Router(config-if)#),kemudian ketik (ip address 192.168.2.10 255.255.0.0).
• Lalu bila ada kata tersebut(Router(config-if)#),kemudian ketik (no shutdown)/ (Router(config-if)#no shutdown)kemudian enter.
• Lalu ketik exit, bila ada kata tersebut (Router(config)#)ketik exit.
• Lalu bila ada kata tersebut (%SYS-5-CONFIG_I: Configured from console by console
• Router#)kemudian ketik (write)/(Router#write).kemudian enter.
• Lalu bila ada kata tersebut  (Building configuration...
• [OK]
• Router#)
• Kemudian ketik (exit)/(Router#exit).

7. Berikutnya Click PC-0 ,PC-1 dan seterusnya…

8. Lalu klik PC0,kemudian klik DHCP kemudian muncul ip yang disetting dari server itu sendiri, lalu close.
9. Lalu klik pc1,kemudian klik DHCP kemudian muncul ip yang disetting dari server itu sendiri, lalu close
10. Pengujian Sambungan:

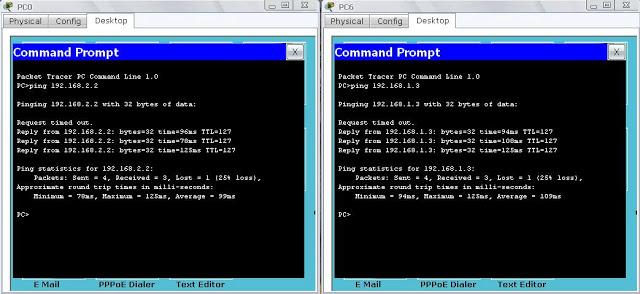

11. Pertama klik PC0, Lalu klik desktop,kemudian klik command prompt, berikutnya menguji dengan perintah, ketik ping 192.168.2.2kemudian enter, jika berhasil maka akan ada tampilan (Reply from192.168.2.2: bytes=32 time=109ms TTL=128)bila gagal akan ada tampilan (Request time out).
12. Dengan cara yang sama untuk PC-1 dan seterusnya.
13. Kedua klik PC0, Lalu klik desktop,kemudian klik command prompt, berikutnya menguji dengan perintah ping 192.168.1.3kemudian enter, jika berhasil maka akan ada bacaan(Reply from192.168.1.3: bytes=32 time=109ms TTL=128)bila gagal akan ada bacaan(Request time out).

14. Bila semuanya telah berhasil di lakukan dengan ping, maka konfigurasi WAN dengan satu Router telah berhasil.
15. Lakukan pengubahan-pengubahan IP pada router, dan amati kejanggalan yang terjadi sebagai akibat dari kesalahan IP.
16. Gunakan kabel yang salah, straight ada yang putus satu sambungan, dan amati apa akibatnya.
17. Dan lakukan sendiri, perubahan fisik atau setting minimal 5 kejadian dan rekam hasinya.
18. Berikutnya Anda diminta untuk mendisain dengan tuntunan berikut “Desain WAN dengan Packet Tracer”
